TIG 05CP - RÁDIOVÝ ŘÍDÍCÍ PANEL PRO ŘÍZENÍ TIG 05R

Řídící panel je samonosný a upevněn v plastovém, hermeticky uzavíratelném kufru. Na panelu jsou přehledně rozmístěny ovládací prvky, z větší části zalisované ve fólii.
 Žlutá tlačítka ovládají 12 linií jednotlivě, skupinově, nebo za sebou. Na každé linii může být napojeno 10 modulů TIG 05R (celkem max. 120 modulů) a tyto mohou samy odpalovat další moduly, čímž se nespočetně zvýší počet odpalů.
 Data pro ovládání se zadávají pomocí modrých a žlutých tlačítek, nebo z PC pomocí software, který je součástí zařízení (konektor RS232). Údaje se zobrazují na 4-řádkovém displeji.
 Náhodné odpálení při manipulaci nebo programování je blokováno spínacím klíčkem Activate, po odblokování je zařízení připraveno k aktivaci povelového dálkového signálu tlačítkem Central START - pro jednu, nebo skupinu navolených linií, nebo tlačítky 124 - pro aktivaci jednotlivých odpalů na navolené linii. Při aktivaci dálkového povelu se automaticky aktivují časovací hodiny na menším displeji.
 Panel je napájen interním, nebo externím akumulátorem 12V/2.1Ah, případně externím zdrojem TIG 07, který se připojuje na šroubové svorky v zadní části kufříku. Dle požadavku lze přidat přepínací jednotku, která po připojení externího zdroje automaticky odpojí interní zdroj. Minimální kapacita akumulátoru je signalizována na displeji, při nedostatečné kapacitě je akumulátor nutné pro zachování spolehlivého provozu nabít adaptérem, připojeným do konektoru pro externí zdroj - doporučujeme použít nabíjecí zdroj 12V/500mA.
 Magnetická anténa se umisťuje na konzolu tříbodového stojanu a koaxiálním kabelem je připojena do panelového BNC konektoru na zadním čelu kufříku. Doporučená vzdálenost pro ovládání rádiovým signálem je 1000m v otevřeném prostoru. K dosažení většího dosahu doporučujeme použít směrovou anténu.
 Standardně se TIG 05CP dodává s malým stojanem a anténou, bez ACU.

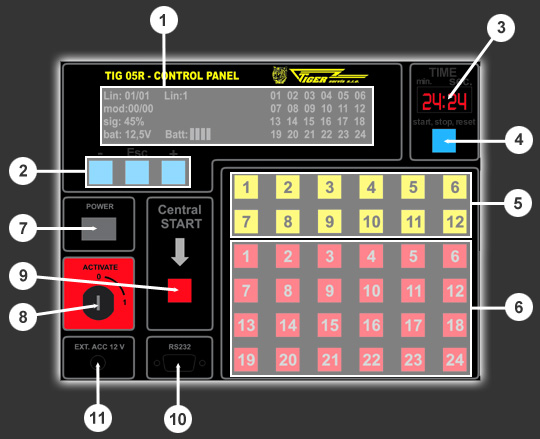

TIG 05CP - Ovládací prvky

Displej č. 1 (1) - zobrazuje číslo linie
- počet zapojených modulů TIG 05R
- zapojené pozice palníků na modulu
- velikost signálu v procentech
- kapacitu ACU modulu TIG 05R
- kapacitu ACU TIG 05CP
Tlačítka +, - a Esc (2) slouží k ovládání displeje č. 1
Displej č. 2 (3) časovací hodiny
Tlačítko Start/Stop/Reset (4) slouží k ovládání časovacích hodin
Tlačítka 1 - 12 (5) volba linií (max. zapojit 10 modulů TIG05R na jedné linii)
Tlačítka 1 - 24 (6) ovládání jednotlivých odpalů na modulu TIG 05R
Tlačítko Power (7) aktivace zařízení
Spínač s klíčkem Activate (8) pro blokování (odblokování) dálkové aktivace
Tlačítko Central start (9) aktivace dálkového ovládání
Konektor RS232 (10) vstup pro naprogramování dat z PC
Konektor Ext. ACC 12V (11) konektor pro nabíjení kapacity interního zdroje

VOLITELNÉ PŘÍSLUŠENSTVÍ K ŘÍDÍCÍMU PANELU TIG 05CP


Tříbodový stojan pro anténu

Externí napájecí zdroj TIG 07

FOTOGALERIE

SOUBORY KE STAŽENÍ


Prospekt TIG 05CP a TIG 05HRC
(PDF formát, velikost 0,8MB)
